Iedomājieties, ka vēlaties vadīt lielu mašīnu ar nelielu slēdzi. Releji palīdz to izdarīt vadības paneļos, veicot releja funkciju. Jūs izmantojat relejus, lai aizsargātu aprīkojumu no problēmām un pārāk lielas jaudas. Releji arī palīdz veikt darbus automātiski un pieļaut mazāk kļūdu. Releja uzdevums ir atrast dīvainas problēmas, novērot slodzi un uzturēt stabilu spriegumu. Relejiem ir jāievēro stingri drošības noteikumi, lai elektriskās sistēmas būtu drošas un darbotos labi. Ja zināt, kā darbojas releji, varat apturēt bojājumus un nodrošināt sistēmas pareizu darbību.
Key Takeaways
Releji palīdz izmantot mazus signālus, lai vadītu lielas mašīnas. Tas pasargā jūs no bīstama augsta sprieguma.
Releji vadības paneļos palīdz veikt darbus automātiski. Tie samazina kļūdu skaitu un padara elektriskās sistēmas drošākas.
Releji aizsargā vadības ķēdes no lielas{0}}jaudas slodzes. Tie nodrošina elektrisko izolāciju, lai aizsargātu zemas -jaudas ķēdes.
Ir ļoti svarīgi izvēlēties pareizo sprieguma un strāvas releju. Tas palīdz sistēmai darboties labi un saglabāt drošību.
Jums bieži jāpārbauda releji, vai nav putekļu un nodilušu daļu. Tas nodrošina to pareizu darbību un palīdz nodrošināt ikvienu drošību.
Releju pamati un darbība
Kas ir relejs
Relejs palīdz ieslēgt vai izslēgt ķēdi vadības panelī. Nav nepieciešams pārslēgt slēdzi ar roku. Tā vietā tā darbam izmanto elektrisko signālu. Tas ļauj vadīt lielas mašīnas vai gaismas no tālienes. Jums nav jāpieskaras lieljaudas -detaļām. Relejs ir elektriski darbināms slēdzis. Tam ir ieejas spailes vadības signālam. Tam ir arī kontaktu spailes ķēdei, kuru vēlaties kontrolēt. Relejus izmanto tur, kur svarīga ir drošība un automatizācija.
Kā darbojas releji
Relejs darbojas, izmantojot elektromagnētisko slēdzi. Tas nozīmē, ka mazs signāls var kontrolēt lielu ķēdi. Lūk, kas notiek:
Jūs ievietojat spriegumu releja spolei. Spole saņem strāvu un veido magnētisko lauku.
Magnētiskais lauks velk sviru, ko sauc par armatūru, pret spoli.
Armatūra kustas un atver vai aizver releja kontaktus. Tas ieslēdz vai izslēdz ķēdi.
Apturot spriegumu, magnētiskais lauks pazūd. Atspere nospiež armatūru atpakaļ tur, kur tā sākās.
Padoms: tas pasargā jūs, jo nepieskarieties augstspriegumam.
Galvenās sastāvdaļas
Relejam ir dažas galvenās daļas:
Spole:Šī daļa saņem vadības signālu un veido magnētisko lauku.
Armatūra:Šī svira kustas, kad tiek izveidots magnētiskais lauks.
Kontakti:Šīs metāla daļas atver vai aizver ķēdi.
Pavasaris:Tas nospiež armatūru atpakaļ, kad spole ir izslēgta.
Ievades termināļi:Šeit jūs pievienojat vadības signālu.
Izvades kontakti:Tie attiecas uz ierīci vai ķēdi, kuru vēlaties kontrolēt.
Visām šīm daļām ir jādarbojas kopā, lai nodrošinātu releja darbību. Katra daļa palīdz pārslēgt, izolēt un aizsargāt jūsu elektrisko sistēmu.
Releja funkcija vadības paneļos
Komutācijas ķēdes
Releji palīdz ieslēgt un izslēgt ķēdes vadības paneļos. Tas ir releja galvenais uzdevums. Varat izmantot nelielu signālu, lai vadītu lielas mašīnas vai gaismas. Releji ļauj strādāt ar lielas-strāvas ķēdēm, nepieskaroties bīstamai strāvai. Rūpnīcās releji vienlaikus kontrolē daudzas ierīces. Tie ir svarīgi releju loģikas un kāpņu loģikas shēmās. Šajos paneļos ir viegli saskatīt DIN uzstādītos relejus. Tie palīdz automatizēt darbu un samazina kļūdu skaitu.
Releji ieslēdz motorus, sūkņus un gaismas.
Tie palīdz ar releju loģiku un kāpņu loģiku automatizācijai.
DIN uzstādītie releji atvieglo iestatīšanu un fiksēšanu.
Releji palīdz automatizēt daudzās vietās. Rūpnīcās releju moduļi darbina mašīnas un robotu rokas. Viedās ēkās releji kontrolē apgaismojumu un HVAC, lai taupītu enerģiju. Saules enerģijas sistēmās releji savieno vai atvieno saules paneļus. Elektromobiļos releji droši pārslēdz augstsprieguma{4}}sistēmas. Viedās mājās releji ieslēdz apgaismojumu un ventilatorus.
Elektriskā izolācija
Releji nodrošina arī elektrisko izolāciju. Tas nozīmē, ka tie uztur zemas-jaudas vadības ķēdi prom no lielas-jaudas slodzes ķēdes. Nosūtot nelielu signālu, relejs izmanto elektromagnētu, lai pārvietotu slēdzi. Tas atver vai aizver lieljaudas ķēdes kontaktus. Jūs esat drošībā, jo vadības puse nekad nepieskaras bīstamajam spriegumam. Šī iestatīšana pasargā jūs un jūsu aprīkojumu no elektrības problēmām.
Piezīme: elektriskā izolācija aizsargā vadības sistēmu no kļūmēm vai pārspriegumiem strāvas ķēdē.
Aizsardzība un drošība
Releji arī palīdz nodrošināt aizsardzību un drošību. Viņi skatās elektriskās lietas, piemēram, spriegumu, strāvu un frekvenci. Ja kaut kas noiet greizi, piemēram, īssavienojums vai pārslodze, relejs atrod problēmu. Tas nosūta signālu ķēdes pārtraucējam, kas izslēdz slikto sistēmas daļu. Šī ātrā darbība aptur bojājumus un nodrošina pārējo darbību.
Aizsardzības releji meklē problēmas.
Viņi liek automātiskiem slēdžiem atslēgties, kad tas ir nepieciešams.
Šis komandas darbs nodrošina sistēmas drošību un labu darbību.
Izmantojot relejus vadības paneļos, jums jāievēro drošības noteikumi. UL508A sertifikācija ir nepieciešama paneļiem, kas darbojas ar 1000 V vai mazāku spriegumu. Šis noteikums attiecas uz kastēm, pārstrāvas aizsardzību, slēdžiem un daudz ko citu. Underwriters Laboratories (UL) izsniedz šo sertifikātu, lai pārliecinātos, ka jūsu panelis ir drošs. Izstrādājot un lietojot relejus, ir svarīgi arī citi noteikumi, piemēram, UL 60947-4-1 un IEC/UL 61810-1. Šie noteikumi palīdz izveidot drošus un spēcīgus vadības paneļus jebkurā vietā.
|
Standarta |
Vāki |
|---|---|
|
UL 60947-4-1 |
Aprīkojums ar galvenajiem kontaktiem ķēdēm līdz 1000 V maiņstrāvai vai 1500 V līdzstrāvai |
|
UL 508 |
Vecs svarīgs noteikums rūpnieciskajiem vadības paneļiem, tagad netiek izmantots. |
|
IEC/UL 61810-1 |
Pasaules likums elektromehāniskajiem relejiem, atbilst IEC. |
Aizsardzības sistēmu relejiem ātri un labi jāsazinās ar citām ierīcēm. Relejs ir kā "smadzenes" un izdara izvēli, pamatojoties uz to, ko redz. Strāvas slēdzis ir kā "muskulis" un dara to, ko saka relejs. Šis komandas darbs nodrošina jūsu elektriskās sistēmas drošību un pareizu darbību.
Izmantoto releju veidi
Elektromehāniskie releji
Elektromehāniskie releji (EMR) ir daudz atrodami vadības paneļos. Šie releji izmanto kustīgās daļas, lai atvērtu un aizvērtu ķēdes. Varat viņiem uzticēties, mainot darbu. EMR darbojas ar dažādiem spriegumiem un strāvām. Tas padara tos piemērotus daudziem lietojumiem. Tie nodrošina arī spēcīgu elektrisko izolāciju. Tas aizsargā jutīgās daļas no bojājumiem.
Šeit ir daži EMR plusi un mīnusi:
|
Priekšrocības |
Trūkumi |
|---|---|
|
Uzticamība: kalpo ilgu laiku |
Ierobežots pārslēgšanās ātrums: lēnāks nekā cietvielu{0}}relejiem |
|
Izolācija: aizsargā jutīgās daļas |
Mehāniskais nodilums: detaļas laika gaitā nogurst |
|
Elastība: darbojas ar daudziem spriegumiem un strāvām |
Fiziskais izmērs un svars: lielāki un smagāki par cietvielu{0}}relejiem |
|
Vienkārša nomaiņa: viegli nomainīt |
Akustiskais troksnis: strādājot, rada klikšķināšanas skaņas |
|
Nav enerģijas patēriņa: neizmanto strāvu, kad netiek pārslēgts |
Ierobežota{0}}ilgtermiņa uzticamība: novecojot, nolietojas |
Kad EMR pārslēdzas, jūs varat dzirdēt klikšķi. Šī skaņa ir normāla un nozīmē, ka relejs darbojas.
Cietvielu{0}}releji
Cietvielu{0}}relejos (SSR) tiek izmantotas elektroniskas daļas, nevis kustīgas. SSR pārslēdzas ātrāk un nerada troksni. Tie kalpo ilgāk, jo nav detaļu, kuras nolietotu. Varat izmantot SSR, ja nepieciešama klusa vai ātra pārslēgšanās.
|
Funkcija |
Cietvielu relejs (SSR) |
Elektromehāniskais relejs (EMR) |
|---|---|---|
|
Pārslēgšanās ātrums |
Mikrosekundes |
Milisekundes |
|
Izturība un kalpošanas laiks |
Kalpo ilgāk, nav kustīgu daļu |
Mehāniskais nodilums ierobežo kalpošanas laiku |
|
Troksnis un traucējumi |
Darbojas klusi |
Izdod klikšķināšanas skaņas |
|
Elektriskā izolācija |
Izmanto optisko izolāciju |
Izmanto standarta izolāciju |
|
Enerģijas patēriņš |
Patērē mazāk enerģijas |
Patērē vairāk enerģijas |
|
Siltuma izkliede |
Var būt nepieciešama dzesēšana |
Rada maz siltuma |
Padoms. SSR ir piemērotas sarežģītās vietās, un tām nav kontaktu atlēciena. Tie var ilgt miljoniem ciklu.
Laika{0}}aiztures releji
Laika{0}}aiztures releji palīdz kontrolēt, kad ķēdes ieslēdzas vai izslēdzas. Jūs tos izmantojat, lai iestatītu aizkavi mašīnu iedarbināšanai vai apturēšanai. Šie releji tiek izmantoti daudzās vietās:
|
Pielietojuma apgabals |
Apraksts |
|---|---|
|
Rūpnieciskā automatizācija |
Kontrolē, kad konveijera lentes un mašīnas sākas vai apstājas. |
|
HVAC sistēmas |
Aptur kompresorus no pārāk ātras riteņbraukšanas un kontrolē ventilatorus. |
|
Apgaismojuma kontrole |
Uztur noteiktu laiku ieslēgtas gaismas un palīdz ar avārijas apgaismojumu. |
|
Automobiļu lietojumprogrammas |
Vada tīrītājus un pretaizsvīšanas aparātus. |
|
Drošības sistēmas |
Aizkavē signalizāciju un kontrolē durvju slēdzenes. |
|
Sadzīves tehnika |
Mazgāšanas un gatavošanas ciklu reizes. |
|
Jaudas vadība |
Kontrolē, kad darbojas slodzes un ģeneratori. |
|
Procesu kontrole |
Times ķīmiskās reakcijas un ūdens attīrīšana. |
|
Sadales paneļi |
Laiki, kad darbojas automātiskie slēdži. |
Laika{0}}aiztures releji palīdz iekārtām darboties pareizā secībā un īstajā laikā.
Pārslodzes un aizsargreleji
Pārslodze un aizsargreleji nodrošina aprīkojuma drošību. Viņi vēro tādas problēmas kā pārāk liela strāva vai pārkaršana. Ja kaut kas noiet greizi, šie releji pārtrauc ķēdi, lai apturētu bojājumus.
|
Pārslodzes un aizsargreleju loma |
Apraksts |
|---|---|
|
Novērst pārkaršanu un elektrisko pārslodzi |
Atrod un novērš problēmas, tāpēc strāvas padeves pārtraukumi ir mazāki. |
|
Pagariniet aprīkojuma kalpošanas laiku |
Pulksteņu sistēma, lai nodrošinātu mašīnu drošību. |
|
Aizsargājiet motorus no bojājumiem |
Novēro strāvu un pārtrauc ķēdi, ja tā ir pārslogota. |
Pārslodzes releji pārtrauc ķēdi, ja strāva kļūst pārāk augsta.
Jūs savienojat tos virknē ar motoriem, lai apturētu pārkaršanu.
Piezīme. Pareizā releja izvēle palīdz nodrošināt vadības paneļa drošību, uzticamību un efektivitāti.

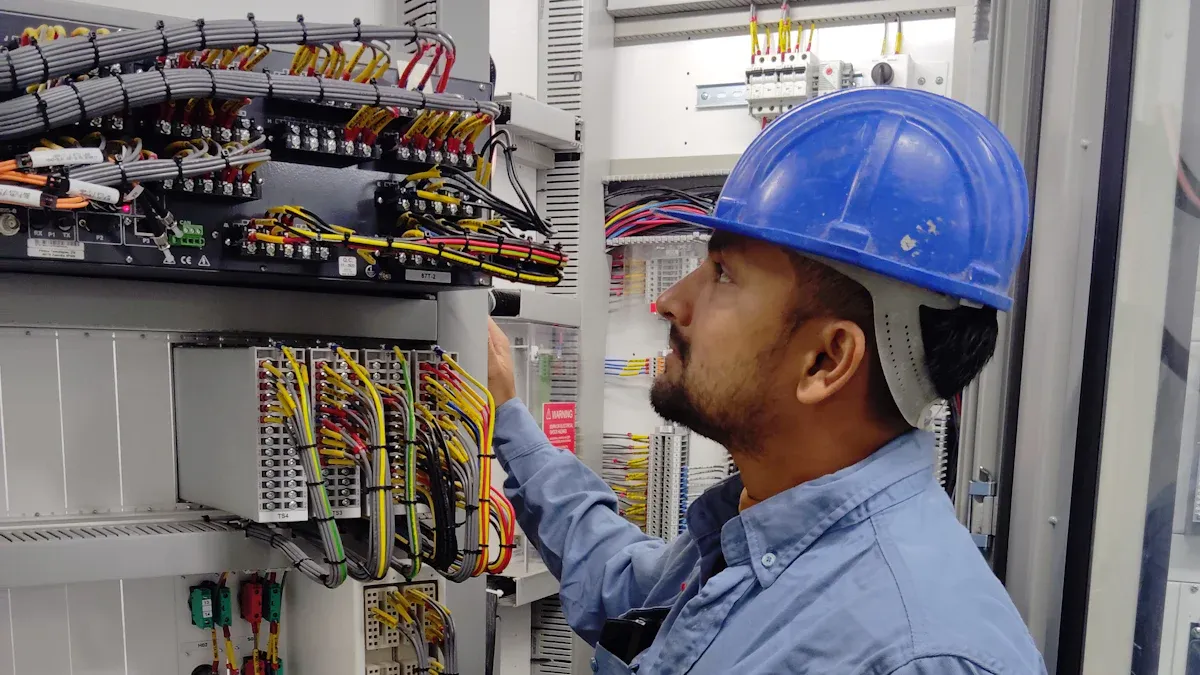

Releji drošai un efektīvai darbībai
Motora vadība
Releji palīdz vadīt motorus vadības paneļos. Tie ļauj droši iedarbināt un apturēt motorus. Jums nav jāpieskaras augstspriegumam. Releji aptur pārāk lielu strāvu un īssavienojumus, izslēdzot sliktas daļas. Tas nodrošina cilvēku un mašīnu drošību. Spēcīgi releju paneļi palīdz motoriem labi darboties daudzās vietās.
Releji izslēdz bojātās ķēdes, lai apturētu bojājumus.
Tas samazina darbinieku un mašīnu apdraudējumu.
Labi releju paneļi palīdz motoriem darboties sarežģītās vietās.
Padoms: izvēlieties relejus ar atbilstošu spriegumu un strāvu saviem motoriem.
Avārijas izslēgšana
Releji ir svarīgi avārijas izslēgšanas sistēmās. Viņi var ātri izslēgt visu iekārtu strāvu. Vienkāršām mašīnām releji nekavējoties pārtrauc strāvu. Lielākām sistēmām releji palīdz droši izslēgties. Daudziem relejiem ir drošības līdzekļi un apstiprinājumi izslēgšanas darbiem.
|
Funkcija |
Apraksts |
|---|---|
|
Apstiprināšana |
cULus apstiprinājums |
|
Pieteikums |
Tvertnes pārpildes aizsardzība, izslēgšanas vadības ierīces naftas/gāzes uzglabāšanai |
|
Režīmi |
Palieliniet enerģiju |
|
Drošības pārslēgšana |
Ieslēgšanas/izslēgšanas izpildmehānisma drošības pārslēgšana |
|
Īpaša izmantošana |
SIL3 degvielas atslēgšanas{1}}relejs degļa pārvaldībai |
|
Izmērs |
22 mm plats, piestiprināms pie DIN-sliedes |
|
Savienotāji |
Pieslēdzami lauka savienotāji ērtai noņemšanai |
|
Statusa indikācija |
Priekšējā stāvokļa indikācija |
|
Drošinātājs |
Ārēji pieejams drošinātājs |
|
Temperatūras diapazons |
-25 grādiem līdz +50 grādiem |
Avārijas apturēšanas ķēdes ātri izslēdz mašīnas.
Droša izslēgšana nodrošina cilvēku un aprīkojuma drošību.
Atsevišķas vadības ierīces palīdz saglabāt kontroli ārkārtas situācijās.
Automatizācijas piemēri
Releji palīdz automatizēt lietas vadības paneļos. Varat tos izmantot, lai iedarbinātu vai apturētu motorus un vadības gaismas. Releji palielina drošību, piemēram, aizsardzību pret pārslodzi un avārijas apturēšanu. Dažiem relejiem ir taimeri un sensori labākai kontrolei. Ja izmantojat relejus ikdienas darbiem, jums nav tik daudz jādara ar rokām. Tas samazina kļūdu skaitu. Jaunajiem relejiem ir rīki, lai ātri atrastu problēmas un samazinātu zaudēto laiku.
Iedarbināt un apturēt motorus ar relejiem.
Viegli kontrolējiet gaismas un citas lietas.
Taimeri un sensori sniedz jums lielāku kontroli.
Pievienojiet pārslodzes un avārijas apturēšanas funkcijas.
Automatizējiet darbus, lai ietaupītu laiku.
Mazāk kļūdu, lai iegūtu labākus rezultātus.
Izmantojiet releju rīkus, lai atrastu problēmas un ātri tās novērstu.
Rūpnieciskajos vadības paneļos tiek izmantoti releji, lai palīdzētu jums kontrolēt mašīnas. Notiekošo var vērot reāllaikā. Tas palīdz jums izdarīt labas izvēles un nodrošināt labu darbību.
Releji palīdz nodrošināt vadības paneļu drošību un labu darbību. Jūs izmantojat relejus, lai ieslēgtu un izslēgtu ķēdes. Tie arī aizsargā aprīkojumu un palīdz veikt automātiskus darbus. Izvēloties pareizo releju un rūpējoties par to, jūsu sistēma darbojas ilgāk un darbojas labāk.
Releji vispirms tika izmantoti vecās rūpnīcas iekārtās.
Rūpnīcas izmantoja releju loģiku vieglai un vienmērīgai vadībai.
Digitālās sistēmas, piemēram, PLC, padarīja relejus viedākus un vieglāk lietojamus.
Mūsdienās jaunie releji izmanto zaļus materiālus un viedas funkcijas. IoT un AI palīdz relejiem ietaupīt vairāk enerģijas un veikt vairāk darbu. Nākotnē releji būs vēl gudrāki un labāki planētai.
FAQ
Ko relejs dara vadības panelī?
Relejs palīdz izmantot mazu signālu, lai vadītu lielas mašīnas. Varat ieslēgt vai izslēgt lietas, nepieskaroties lielai jaudai. Releji padara darbus automātiski un aizsargā aprīkojumu no problēmām.
Kā zināt, kuru releju izvēlēties?
Pārbaudiet ierīcei nepieciešamo spriegumu un strāvu. Izvēlieties releju, kas atbilst šiem cipariem. Meklējiet drošības zīmes, piemēram, UL vai IEC. Ja neesat pārliecināts, jautājiet savam piegādātājam.
Vai releji var palīdzēt novērst elektriskās avārijas?
Jā. Releji aizsargā vadības ķēdes no bīstama sprieguma. Viņi rīkojas ātri, ja kaut kas noiet greizi. Releji var ātri izslēgt iekārtas, lai nodrošinātu jūsu drošību.
Kāda ir atšķirība starp elektromehāniskiem un cietvielu{0}}relejiem?
Elektromehāniskajos relejos ir kustīgas daļas, lai pārslēgtu ķēdes. Cietvielu{1}}relejos tā vietā tiek izmantotas elektroniskas daļas. Cietvielu-releji pārslēdzas ātrāk un darbojas ilgāk. Elektromehāniskie releji ir piemēroti vienkāršiem darbiem.
Vai relejiem nepieciešama regulāra apkope?
Pārbaudiet, vai relejos nav putekļu, vaļīgu vadu vai nodilušu daļu. Ja nepieciešams, notīriet kontaktus un nomainiet vecos relejus. Releju pārbaude bieži palīdz vadības paneļa darbībai droši.
