Ūdensnecaurlaidīgas automobiļu releja kastes daļas, kas jums jāzina

Ūdensizturīgajai automobiļu releja kārbai ir daudz galveno daļu. Iekšpusē ir korpuss, releji, drošinātāju sloti, savienotāji, blīves, montāžas aparatūra un kabeļu ievades punkti. Dažreiz ir arī papildu funkcijas. Katra daļa palīdz bloķēt ūdeni, putekļus, kratīšanu un siltumu no jūsu automašīnas elektriskās sistēmas. Korpusā ir izmantoti izturīgi materiāli, silikona blīves un blīves IP65 aizsardzībai. Tas palīdz jūsu automašīnai labi darboties smagos apstākļos. Mazais dizains ļauj ērti ievietot kasti šaurās vietās.

Key Takeaways

Izvēlieties ūdensizturīgu releja kārbu ar augstu IP novērtējumu, piemēram, IP65. Tas palīdz izvairīties no ūdens un putekļiem.

Korpusam izmantojiet izturīgus materiālus, piemēram, noslēgtu plastmasu vai nerūsējošo tēraudu. Šie materiāli pagarina kastes kalpošanas laiku un labi darbojas sliktos laikapstākļos.

Izvēlieties pareizo releja veidu jūsu automašīnas vajadzībām. Tādējādi jūsu elektriskās ierīces darbojas droši.

Bieži pārbaudiet, vai plombas un blīves nav bojātas. Tas novērš ūdens iekļūšanu un nodrošina labu jūsu elektriskās sistēmas darbību.

Izmantojiet ūdensizturīgus savienotājus un iepriekš{0}}vadu vadus. Tas atvieglo uzstādīšanu un nodrošina jūsu automašīnas elektriskās sistēmas drošību.

Ūdensizturīgs automobiļu releja kastes korpuss

Korpuss ir ļoti svarīgs jūsu releja kārbai. Tas ir pirmais, kas aiztur ūdeni un netīrumus. Apvalks aiztur putekļus un bloķē ūdeni. Tas arī aizsargā elektriskās daļas no triecieniem un karstuma. Izvēloties releja kārbu, meklējiet augstu IP novērtējumu, piemēram, IP65. Šis novērtējums nozīmē, ka kaste var aizturēt ūdens strūklu un putekļus. Augšējais vāks ir izgatavots tā, lai izvairītos no putekļiem. Tas palīdz iekšpusei palikt tīrai un sausai.

Materiāli

Mājoklim tiek izmantoti daudzi materiāli. Katram ir labi punkti. Šeit ir tabula, kas palīdzēs salīdzināt:

Aizzīmogotā plastmasa tiek izmantota daudz, jo tā ir viegla un izturīga. Gumija ir locīta un neļauj ūdenim iekļūt. Nerūsējošais tērauds ir labs, ja jums ir nepieciešams vairāk spēka. Epoksīda pārklājumi nodrošina lielāku ūdens aizsardzību. Šie materiāli palīdz jūsu releja kārbai ilgāk kalpot sarežģītās vietās.

Blīvējums

Blīvējums ir ļoti svarīgs, lai nepieļautu ūdeni. Lielākajā daļā releju kārbu tiek izmantotas silikona blīves vai gumijas blīves. Tie cieši pieguļ starp vāku un pamatni. Jums jāpārbauda, ​​vai plombas nav salauztas. Labas blīves aptur noplūdes un saglabā iekšpusi sausu. Dažām kastēm ir pret viltojumiem{5}}izturīgas funkcijas. Tas apgrūtina kastes atvēršanu bez instrumentiem. Tie arī palīdz aizsargāt vidi, apturot noplūdes vai problēmas.

Aizzīmogota un pret viltojumiem{0}}izturīga releja kaste palīdz jums justies droši. Jūs zināt, ka jūsu automašīnas elektriskā sistēma ir aizsargāta pat lietū vai dubļos.

Releji un drošinātājs slots

Ūdensizturīgā automobiļu releju kastē ir releji un drošinātāju sloti. Šīs daļas palīdz nodrošināt jūsu automašīnas elektriskās sistēmas drošību. Viņi arī palīdz sakārtot lietas. Releji kontrolē jaudu dažādām ierīcēm. Drošinātāju sloti aizsargā pret elektriskām problēmām.

Releju veidi

Ir dažādi releju veidi, kurus varat izmantot savā releju kastē. Katrs releja veids ir paredzēts īpašam darbam. Zemāk esošajā tabulā parādīti visizplatītākie releji:

5-kontaktu JD1914 relejs darbojas daudzās automašīnās un laivās. Šiem darbiem tiek izmantots arī 4 kontaktu RTT7121 relejs. Šos relejus varat izmantot gaismām, ventilatoriem vai sūkņiem. Tie palīdz droši izmantot lieljaudas ierīces.

Padoms. Izvēlieties releja veidu, kas atbilst jūsu automašīnas vajadzībām. Pareizais relejs palīdz jūsu sistēmai darboties labi.

Drošinātāju izvietojums

Drošinātāju slotos ir drošinātāji, kas aizsargā jūsu ķēdes. Labs drošinātāju izvietojums padara jūsu releja kārbu drošāku. Tas arī atvieglo lietošanu. Ja jums ir skaidras etiķetes un viegli-sasniedzami-termināļi, varat ātri nomainīt drošinātājus. Tas palīdz ātri novērst problēmas.

Skaidras etiķetes atvieglo lietošanu.

Viegli sasniedzamie--termināļi palīdz veikt remontdarbus.

Jums vajadzētu zināt, kas izraisa releju vai drošinātāju atteici. Elektrības problēmas, pārāk daudz siltuma vai nepareizs drošinātājs var radīt problēmas. Drošinātāji var izpūst, ja tie noveco vai izmantojat pārāk daudz piederumu. Slikti vai nepareizi drošinātāji var sabojāt jūsu sistēmu. Ja drošinātāji kļūst pārāk karsti, var būt lielāka problēma. Vienmēr izmantojiet pareizo drošinātāju izmēru, lai lietas būtu drošībā.

Ūdensizturīga automobiļu releju kaste ar labiem relejiem un drošinātājiem palīdz justies droši. Varat uzticēties, ka jūsu automašīnas elektriskā sistēma darbojas labi.

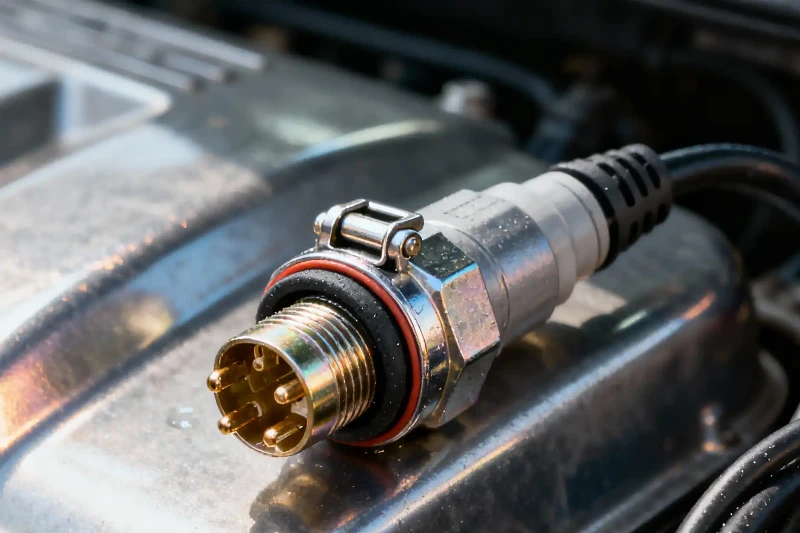

Savienotāji un spaiļu bloki

Ūdensizturīgi savienotāji

Spēcīgi savienotāji palīdz novērst ūdens iekļūšanu jūsu automašīnas releja kastē. Ūdensizturīgie savienotāji neļauj ūdenim iekļūt iekšā. Tas nodrošina jūsu automašīnas elektriskās sistēmas drošību. Tas palīdz novērst rūsu un īssavienojumus. Daudziem savienotājiem ir augsts ūdensizturības līmenis, piemēram, IP67 vai IP68. Šie vērtējumi nozīmē, ka savienotāji var izturēt lietu un šļakatas. Viņi pat spēj ātri iegremdēties ūdenī.

Šeit ir tabula, kurā parādīti daži populāri ūdensnecaurlaidīgi savienotāji automašīnām:

Lai nodrošinātu vislabāko drošību, izvēlieties savienotājus ar augstu ūdensizturības pakāpi. Šie savienotāji palīdz jūsu releja kārbai darboties jebkuros laikapstākļos.

Piezīme. Ūdensizturīgie savienotāji aizsargā automašīnas vadus no ūdens. Tie palīdz jūsu automašīnas sistēmai kalpot ilgāk.

Jaunā savienotāju tehnoloģija uzlabo lietas. Dažiem savienotājiem ir vairāk tapu un stipras spailes. Tos ir viegli salikt kopā. Daži pat sasniedz IP69K aizsardzību. Tas nozīmē, ka viņi var izturēt spēcīgu ūdens strūklu.

Iepriekš-vadu vadi

Iepriekš-vadu vadi atvieglo releja kastes uzstādīšanu. Šie vadi jau ir pievienoti savienotājiem. Jums nav nepieciešams izlobīt vai saspiest vadus. Tas ietaupa laiku un palīdz izvairīties no kļūdām.

Iepriekš-vadu vadiem ir daudz labu punktu:

Svarīgi ir arī ūdensizturīgi spaiļu bloki. Tie uztur savienojumus drošus un sausus. To spēcīgā konstrukcija pasargā no mitruma. Jūsu automašīnas elektriskā sistēma saglabā uzticamību mitrās vietās.

Padoms: izmantojiet iepriekš-pieslēgtus vadus un ūdensnecaurlaidīgus spaiļu blokus. Tas padara jūsu automašīnas iestatīšanu drošāku, vienkāršāku un uzticamāku.

Blīves, blīves un kabeļu ievads

Ūdens iekļūšanas novēršana

Spēcīgas blīves un blīves neļauj ūdenim iekļūt releja kastē. Šīs detaļas aizsargā jūsu automašīnas elektrosistēmu no lietus un netīrumiem. Lielākajā daļā releju kārbu tiek izmantotas korpusa blīves, kas izgatavotas no slēgtu šūnu sūkļa gumijas vai silikona sūkļa. Šie materiāli bloķē ūdeni un kalpo ilgu laiku. Kastēs ar augstu IP vērtējumu tiek izmantotas slēgto šūnu putas un cietā gumija. Šo materiālu presēšanas veids palīdz uzturēt kastīti ūdensnecaurlaidīgu.

Slēgto šūnu sūkļa gumija un silikona sūkļa blīves neļauj ūdenim un putekļiem iekļūt.

Cietā gumija un slēgto šūnu putas ir piemērotas lietošanai ārpus telpām.

IP novērtējumi, piemēram, IP65 vai IP67, parāda, cik labi kaste neļauj ūdenim iekļūt.

Laba blīves saspiešana padara blīvējumu stingrāku.

Mūsdienu releju kārbām ir papildu funkcijas, lai apturētu noplūdes. Pārveidošana nosedz mazas detaļas un saglabā tās sausas. RTV silikons aizpilda nelielas spraugas. Vada rokturi un noslēgtie savienotāji bloķē ūdeni ieejas vietās. Eņģes atrodas ārpus starplikas, lai blīvējums būtu cieši noslēgts. Pītas stelles uz stiepļu instalācijām ļauj ūdenim aizplūst. Neliela atstarpe starp cauruli un savienotājiem palīdz ūdenim izplūst.

Padoms: vienmēr pārbaudiet, vai blīvēs un blīvēs nav plaisu vai bojājumu. Pat neliela problēma var iekļūt ūdenī un kaitēt jūsu sistēmai.

Kabeļu vadība

Kabeļu ievades punkti palīdz sakārtot vadus un nepieļaut ūdeni. Lielākajā daļā ūdensnecaurlaidīgo releju kārbu tiek izmantotas kabeļu blīves un ievades sistēmas. Šīs daļas ir piemērotas dažādiem kabeļu izmēriem un nodrošina spriedzi. Tie novērš putekļu, ūdens un netīrumu iekļūšanu iekšpusē. Droši NPT1/2" kabeļu blīvslēgi ​​noblīvē ieeju un aizsargā kārbu.

Kabeļu ievades sistēmas organizē vadus un aptur savienojumus.

Moduļu dizains ļauj ātri mainīt kabeļa ievades{0}}izgriezumus.

Augsta IP un UL tipa aizsardzība uztur kabeļus sausus un drošus.

Kabeļu blīvslēgiem jābūt pareizā izmēra un labi pievilktiem.

Laba kabeļu pārvaldība nozīmē, ka kabeļi tiek uzstādīti pareizi. Kabeļos ir jāizveido pilēšanas cilpas, lai ūdens neieplūstu kastē. Regulāras pārbaudes palīdz savlaicīgi atklāt problēmas. Blīvējums ap kabeļa ievades vietām laika gaitā var mainīties, tāpēc pārbaudiet to katru sezonu. Profesionāļa piesaistīšana sistēmas uzstādīšanai palīdz saglabāt to ūdensnecaurlaidīgu.

Ūdensnecaurlaidīga releja kārba ar labām blīvēm, blīvēm un kabeļa ievades punktiem palīdz jums mazāk uztraukties. Jūsu automašīnas elektriskā sistēma būs droša pat sliktos laikapstākļos.

Montāžas aparatūra un papildu funkcijas

Montāžas kronšteini

Jums ir nepieciešama spēcīga montāžas aparatūra, lai jūsu releja kaste būtu droša. Lielākajā daļā ūdensizturīgo automobiļu releju kārbu tiek izmantoti metāla stiprinājuma kronšteini. Šie kronšteini palīdz ātri un droši uzstādīt kastīti. Metāla kronšteini cieši notur kasti pat tad, ja jūsu automašīna kratās vai pārvietojas pa nelīdzeniem ceļiem. Tie nerūsē un viegli neplīst. Tas padara tos lieliski piemērotus -apvidus transportlīdzekļiem un laivām.

Ja izmantojat izturīgus kronšteinus, jums nav jāuztraucas par releja kārbas atbrīvošanos. Kronšteini notur kasti vietā, pat ja vieta kļūst mitra vai netīra. Varat paļauties, ka jūsu elektriskās daļas paliks drošas un sausas.

Padoms: vienmēr pārbaudiet, vai stiprinājuma kronšteini atbilst jūsu releja kārbai un automašīnai. Tas palīdz izvairīties no problēmām instalēšanas laikā.

Šeit ir daži iemesli, kāpēc metāla stiprinājuma kronšteini darbojas labi:

Tie ir izturīgi pret rūsu un koroziju.

Viņi iztur spēcīgu vibrāciju.

Tie padara uzstādīšanu ātru un vienkāršu.

Indikatora gaismas un uzlīmes

Papildu funkcijas, piemēram, indikatora gaismas un uzlīmes, atvieglo releja kastes lietošanu. Daudzām kastēm ir caurspīdīgi vāki. Jūs varat redzēt indikatora gaismas, neatverot kastīti. Tas ļauj pārbaudīt, vai viss darbojas pareizi, tikai ātri apskatot.

Indikatora gaismas parāda, vai darbojas relejs vai drošinātājs. Ja indikators ir izslēgts, jūs zināt, ka var būt problēma. Etiķetes palīdz ātri atrast pareizo releju vai drošinātāju. Jums nav jāuzmin, kuru daļu pārbaudīt vai nomainīt.

Tabula var palīdzēt jums redzēt priekšrocības:

Jūs ietaupāt laiku pārbaužu un remontdarbu laikā. Jūs arī palieciet drošāk, jo jums nav jāatver kaste, lai redzētu, kas notiek iekšpusē. Tas ir ļoti noderīgi, ja jums ir jāievēro drošības noteikumi vai bieži jāpārbauda sistēma.

Katra ūdensnecaurlaidīga automobiļu releja kastes daļa palīdz uzturēt jūsu automašīnas elektriskās sistēmas drošību un uzticamību. Jūs iegūstat spēcīgu korpusu, ciešus blīvējumus un pārdomātu kabeļu pārvaldību, kas bloķē ūdeni un putekļus. Vides testēšana liecina, ka šīs daļas labi darbojas karstuma, aukstuma un vibrācijas apstākļos. Izvēloties releja kārbu, pārbaudiet IP reitingu, materiāla izturību un to, cik viegli to uzstādīt.

Bieži pārbaudiet, vai releja kaste nav bojāta.

Notīriet netīrumus, lai viss darbotos pareizi.

Laba releja kaste aizsargā jūsu automašīnu jebkuros laikapstākļos.

FAQ

Ko nozīmē releja kastes IP vērtējums?

IP vērtējums parāda, cik labi jūsu releja kaste bloķē ūdeni un putekļus. Lielāki skaitļi nozīmē labāku aizsardzību. Piemēram, IP65 nozīmē, ka jūsu kaste spēj izturēt ūdens strūklu un putekļus.

Cik bieži jāpārbauda blīves un blīves?

Ik pēc pāris mēnešiem jums jāpārbauda blīves un blīves. Meklējiet plaisas vai bojājumus. Labas blīves neļauj ūdenim iekļūt un palīdz releja kārbai kalpot ilgāk.

Vai jūs pats varat uzstādīt ūdensizturīgu releja kārbu?

Jā, jūs varat to instalēt pats, ja izpildāt norādījumus. Izmantojiet pareizos rīkus un pārbaudiet visus savienojumus. Ja nejūtaties pārliecināts, lūdziet palīdzību speciālistam.

Kāpēc jums ir nepieciešami ūdensizturīgi savienotāji?

Ūdensizturīgie savienotāji neļauj ūdenim sasniegt jūsu vadus. Tie palīdz novērst rūsu un īssavienojumus. Jūsu automašīnas elektriskā sistēma ir droša pat lietū vai dubļos.

Ko darīt, ja drošinātājs turpina pūst?

Ja drošinātājs bieži pūš, pārbaudiet, vai nav radusies vadu problēma vai ierīce nepatērē pārāk daudz enerģijas. Nomainiet drošinātāju ar pareizo izmēru. Ja problēma joprojām pastāv, saņemiet palīdzību no mehāniķa.
